概述：

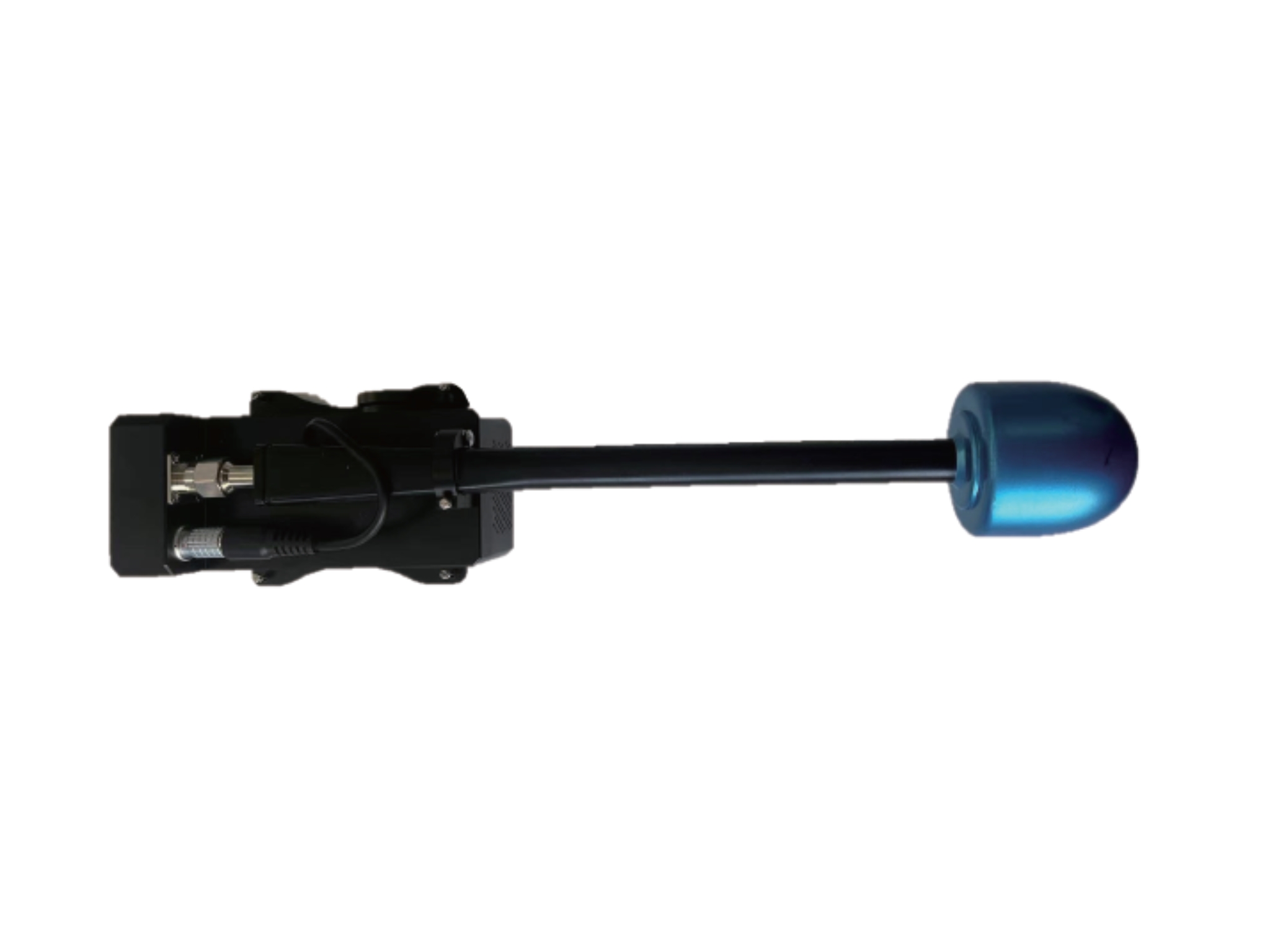

分布式射频选频场强测试系统由多个OS-4D选频测量仪、路由器和监控计算机组成，其中选频探头三轴全向电场天线SRF-06，频谱分析模块，数据采集仪组成，如下图：


我要留言返回列表

分享到：

详细介绍应用范围产品性能软件功能技术参数订货信息应用案例

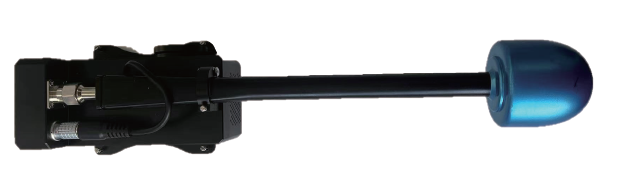

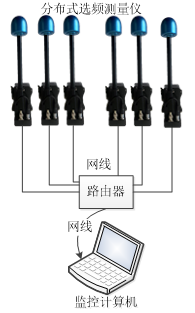

图中蓝色为电场天线传感器部分，由正交的三轴全向偶极子天线组成，由数据采集仪控制依次进行三个轴向接入到频谱分析模块中的进行频谱分析和选频场强测量，用于对空间电场进行全面的测量，并支持输出三维电场场强和总电场场强。频谱分析模块和机载数据采集仪集成在一起，三轴全向电场天线接收的电磁场信号，并转化为电平输入到频谱分析模块中，进行频谱分析和选频测量，可对指定测量频段进行选频测量。选频探头通信接口为网口，多个选频探头分布式布置，通过网线连接路由器，路由器再接入到监控计算机，组成分布式监测网络。如下图：

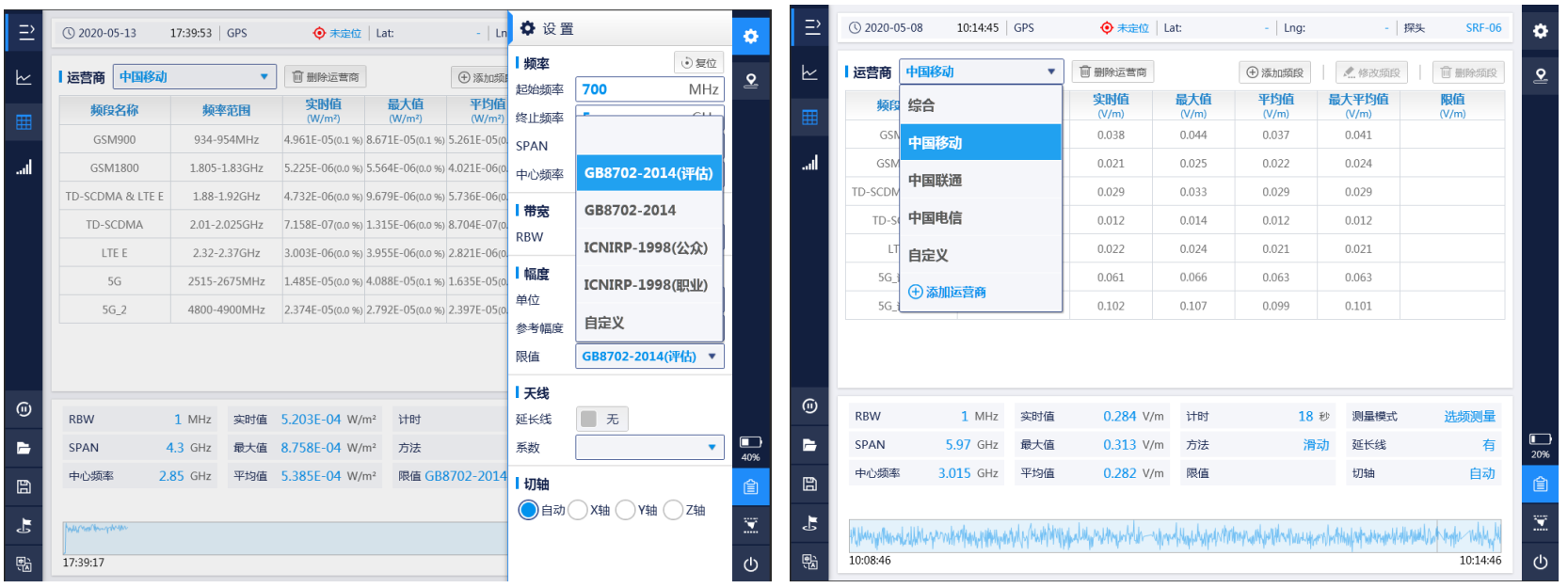

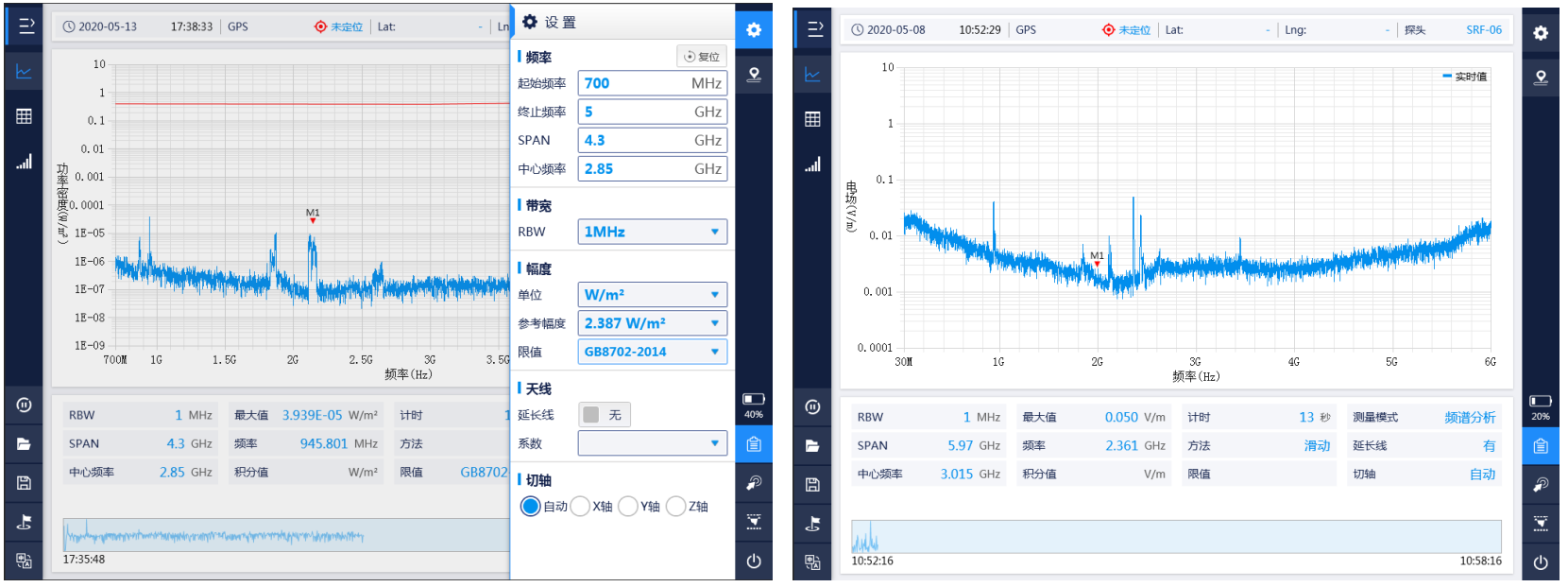

上.png 下.png

2监测主机OS-4D

射频参数
频率	频率范围	100kHz～6GHz（可选配9kHz～9.5GHz）
	频率误差	＜被测频率的10^-⁴数量级
	内部基准（10MHz）	老化率：<1ppm/年
		温漂：<1ppm/℃
	相位噪声（fc=1GHz）	（RBW<1kHz，取样检波，迹线平均次数≥10）	频偏1kHz时为 -100dBc/Hz
			频偏10kHz时为 -103dBc/Hz
			频偏100kHz时为 -104dBc/Hz
			频偏1MHz时为 -125dBc/Hz
分辨率带宽（RBW）	10Hz～1MHz（以1,2,3,5为步进）
检波方式	RMS、峰值
天线数据接口	多芯航空插头，控制三轴全向天线，自动识别天线并获取天线的天线因子

通用参数
工作温度	-10℃～+50℃
湿度	≤95%RH，无冷凝
重量（含天线）	约2.23kg
尺寸（含天线）	480mm×104mm×85mm
接口	天线数据接口：天线控制网口×2
供电	100V～240V@50Hz输入，12.6V/3A输出
射频抗扰度	符合GB/T17626.3-2016标准等级X

2三轴全向天线

SRF-06三轴全向电场天线
频率范围	30MHz～6GHz
天线类型	电场，偶极子天线
传感器类型	能够切换扫描轴的三轴天线

*设备参数如有更新，恕不另行通知；可根据客户实际需求进行定制。
