KH3846传导骚扰抗扰度测试系统用于电器及电子设备对射频场感应所引起的传导骚扰的抗扰度。系统设计遵循GB/T17626.6《电磁兼容试验和测量技术-射频场感应的传导骚扰抗扰度》的要求。传导骚扰抗扰度测试频率范围150kHz~400MHz，试验电平覆盖1V、3V、10V三个等级，CDN法最高试验电平可达30V。采用信号源、功放、功率计及控制一体式主机设计，使得系统简洁而方便使用，省去复杂的连线、省去系统搭建的时间，体积减小，简洁，提高传导骚扰抗扰度测试的效率以及系统的可靠性。

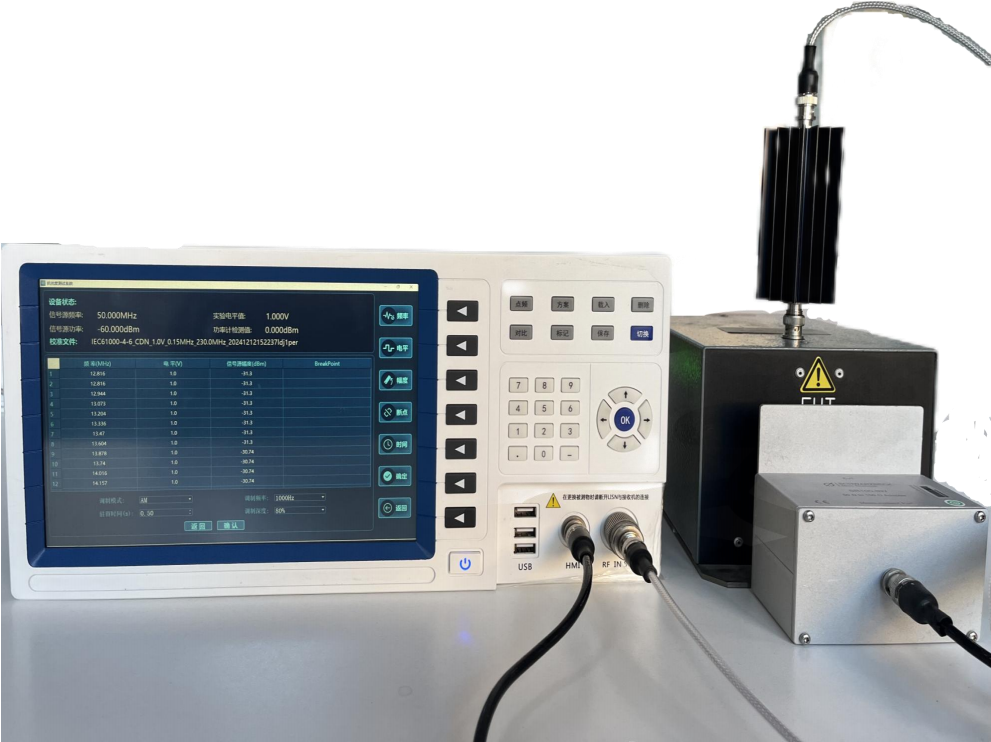

系统由KH3846传导骚扰抗扰度测试主机（内置信号源、功率放大器、30dB衰减器、功率计）、6dB衰减器、CDN以及50Ω/150Ω阻抗匹配器，射频连接线，传导骚扰抗扰度测试软件及校准曲线文件组成，可选配电磁钳，电流探头。
■ 电力电子；
■ 计算机；
■ 信息通信设备；
■ 照明灯具；
■ 医疗器械；
■ 汽车电子等设备的传导骚扰抗扰度测试；
信号源、功率放大器、功率计、主控及软件一体化主机设计
标配内置 20W 功放，CDN法可产生30V的传导骚扰测试电压
测试频率范围覆盖150kHz~400MHz，满足汽车电子传导抗扰度测试需求
一键校准，自动生成不同试验电平的校准文件
一键测试，设置好试验电平等参数后，一键完成测试，并生成数据记录及检测报告
支持点频测试，手动控制试验频率的试验电平，方便整改测试。
集成主控计算机、10.1英寸彩色触控显示屏，无需另配计算机即可完成抗扰度测试。
测试数据及测试报告以csv、pdf 等格式存储，USB 接口，方便数据及报告导出和导入；
触控显示屏、快捷按键 ，支持接入鼠标、键盘，方便操作。

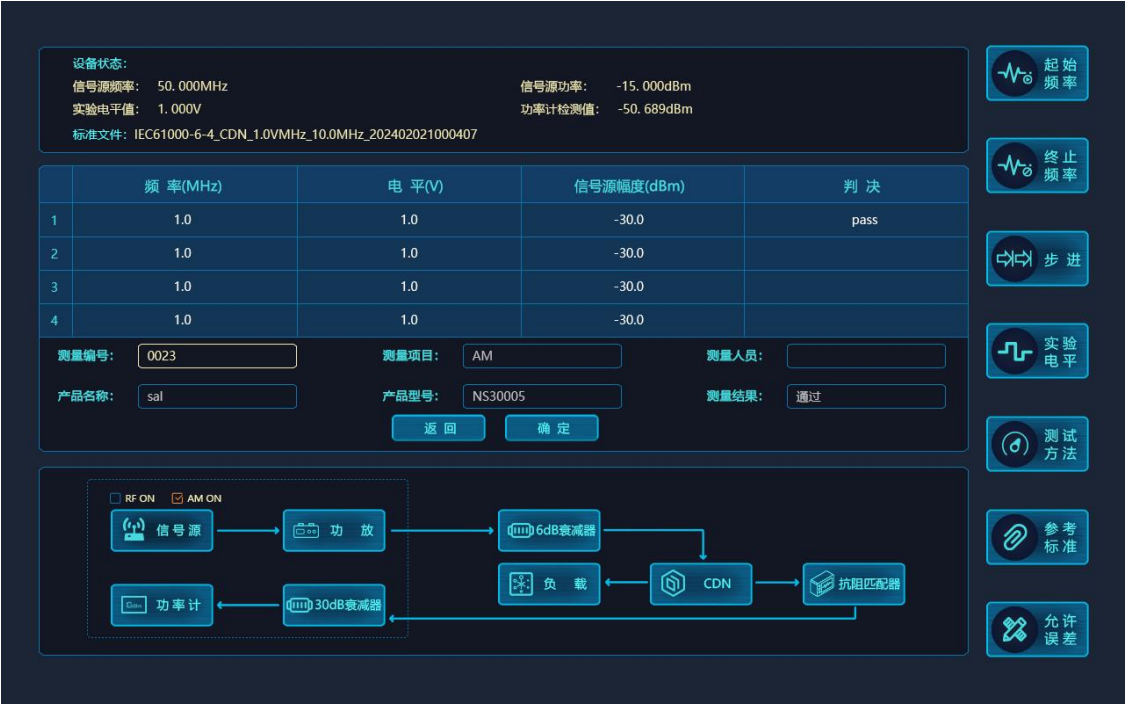

传导骚扰抗扰度测试软件，按照测试流程导引设计，校准、测试自动化，提高效率。
KH3846 传导骚扰抗扰度测试系统 | |
主机 | 内置信号源、功率放大器、功率计、衰减器一体化设计 |
测试方法 | 支持 IEC61000-4-6的CDN法、电磁钳法（功放扩展至100W）、电流探头法（功放扩展至 100W） |
频率范围 | 0.15MHz～400MHz |
功率放大器输出 | 43dBm/20W,可扩展至 50dBm/100W |
试验电平 | CDN法标准的1V、3V、10V,最高电平30V； 电磁钳法，功放输出扩展到 30W |
调制方式 | 支持AM调制，调制频率调制深度可调 |
调制频率 | 1Hz~10kHz |
调制深度 | 0~99% |
驻留时间 | 0.5s~1min,可设置 |
频率步进 | 0.1%~100%可设置 |
显示屏 | 10.1英寸彩色触控显示屏 |
校准 | 支持按设置校准频率范围、步进、试验电平自动进行校准 |
射频输出 | N 型母头，50Ω,功率放大器输出，标准配置输出功率≤45dBm |
射频输入 | BNC 母头，50Ω,功率计（经过衰减器）输入，输入功率≤40dBm |
数据文件格式 | 校准文件及测试数据支持 csv、pdf |
通信接口 | USB×3，支持接入鼠标，键盘，U盘 |
供电 | 220V AC供电，功耗150W |
主机尺寸 | 1000px×1000px× 375px |
主机重量 | 13kg |
工作温度 | 10℃~40℃ |
工作湿度 | 15%~80% |
测试软件 | KHCS 传导骚扰抗扰度测试软件 |
CDN | 单相三线 M3 型，16A，150kHz~230MHz，190x120x120mm，约1.7Kg，配套50Ω/150Ω阻抗匹配器及负载等校准套件 |
*设备参数如有更新，恕不另行通知；可根据客户实际需求进行定制。
KH3846 传导骚扰抗扰度测试系统 | |
名称 | 配置 |
测试主机 | 信号源、功率放大器、衰减器、功率计及控制一体化 主机，0. 15MHz~400MHz |
KHCS 传导骚扰抗扰度测试软件 | V1.0 |
CDN | 单相三线 M3 型，16A |
校准套件 | 50Ω/150Ω阻抗匹配器 2 个，50Ω匹配 2W 负载 |
衰减器 | 6dB ，25W |
射频线 | 2 根，50 Ω , BNC-BNC ，N 转 BNC 接头 |
中文操作手册 | |
