OS-8变电站电磁及噪声环境在线监测系统由OS-8型固定式在线监测主机、OS-NM型环境噪声监测仪、OS-LF-01工频电磁场探头以及OS-8-SW电磁环境监测网络云平台组成。部署在变电站等交流输变电工程现场，用于变电站等电磁环境长期在线自动监测。现场监测数据实时上传到监测平台，通过网页及显示屏的方式发布监测数据。实现远程工频电磁和噪声自动监测并实时进行变电站电磁环境及噪声数据统计分析的系统，一般可由一台或多台监测子站组成，支持工频电磁场强度与噪声同步监测，非常适用于变电站等输变电系统环境监测的需求。
OS-8变电站电磁及噪声环境在线监测系统由OS-8型固定式在线监测主机、OS-NM型环境噪声监测仪、OS-LF-01工频电磁场探头以及OS-8-SW电磁环境监测网络云平台组成。部署在变电站等交流输变电工程现场，用于变电站等电磁环境长期在线自动监测。现场监测数据实时上传到监测平台，通过网页及显示屏的方式发布监测数据。实现远程工频电磁和噪声自动监测并实时进行变电站电磁环境及噪声数据统计分析的系统，一般可由一台或多台监测子站组成，支持工频电磁场强度与噪声同步监测，非常适用于变电站等输变电系统环境监测的需求。
监测子站作为系统的户外采集部分，包含工频电磁场探头、全天候户外传声器、噪声采集分析仪、通信单元以及机箱等配套安全防护单元。

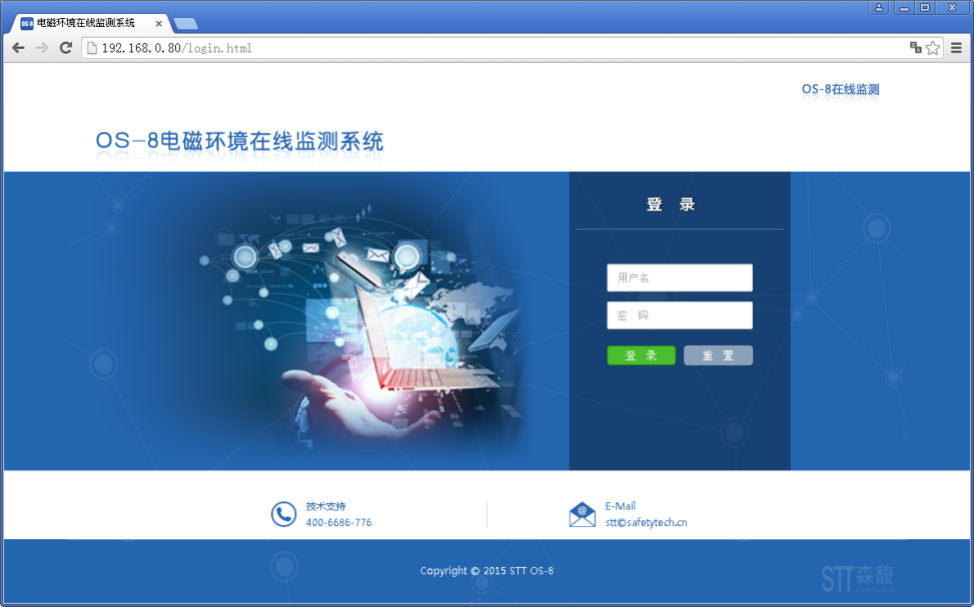

监控软件作为系统的数据统计、分析部分，实现对监测子站的监控，数据的收集、存储、审核、查询及报表生成等功能。
应用于变电站等输变电工程的电磁环境和噪声监测，实现对变电站完整的环境电磁及噪声在线监测。
l 针对工频频段监测
支持20Hz~100kHz宽带监测,支持50Hz单频点监测。
l 占地面积小
占地面积800mm×600mm，方便架设。
l 自动数据补全
断网数据自动续传功能，无需人员介入设备自动补传监测数据。
l 一体化设计和一体化校准
由于在线监测系统探头之外的机箱电源线等金属构件部件会影响电场的分布，形成局部畸变场，对测量带来影响，单纯的探头指标参数并不能代表和反映出整体的准确性。在线监测系统在设计阶段必须进行整体考虑，做好一体化设计。将系统整体放入电磁校准系统中进行校准，得到一体化的校准指标，该一体化校准指标将真实反映出系统实际运行中的准确性。
l 实时监测
7X24小时实时监测、传输、发布，支持选配大屏显示科普宣传。
l 电磁噪声同步监测
射频电磁场、噪声、气象同步监测。
l 测量准确可靠
OS-NM型环境噪声监测仪，基于先进的声学测量技术设计，I型或II型声级计，灵敏度高，数据精确。
l 自动校准，简化运维
选配麦克风配备自校准系统，能够实现自动校准，简化运维过程，减少工程师到达现场维护的次数。
l 支持频谱分析
可支持增加实时倍频程及1/3倍频程频谱分析。
l 超标报警
当数据超出设定门限值，监测子站上报超限报警信息。
OS-8固定式监测主机 | |
支持监测探头 | 工频电磁场探头OS-LF-01、噪声监测仪OS-NM |
支持测量参数 | 工频电场强度、工频磁感应强度、计权声级、1/3倍频程 |
支持测量单位 | V/m, kV/m, μT,mT， dBA |
测量值 | 实时值、最大值、平均值 |
辅助测量 | 环境温度及相对湿度 |
数据传输速率 | 1s-1min可选，默认3s |
主机供电 | AC220供电，12V、100Ah胶体电池应急供电，断电情况下可连续供电48小时 |
探头供电 | 噪声：AC220供电，12V、100Ah胶体电池应急供电（与主机共用），断电情况下可连续供电48小时； 电磁：独立供电，锂离子电池供。电断电情况下可连续供电48小时， |
传输方式 | 支持GPRS、CDMA、WCOMA、4G等无线通信模式，支持485、网线等有线通信模式 |
工作温度 | -20℃～+60℃ |
工作相对湿度 | ≤ 95%（无凝结） |
定位 | 北斗定位及授时 |
存储空间 | 实时数据存储及6分钟平均数据存储，满足1年存储需求 |
扩展测量 | 气象站 |
采集速率 | 支持2Hz（2次/s） |
噪声监测仪OS-NM | |
测量范围 | 30～130dBA |
传感器 | 1/2英寸高精度电容式自由场麦克风，预极化电容式金属膜片 |
频率范围 | 10Hz～20kHz |
工频电磁场探头OS-LF-01 | |
频率范围 | 20Hz-100kHz |
传感器类型 | 三轴全向，电场平板电容，磁场线圈，电磁场一体探头 |
量程 | 电场：0.1V/m～100kV/m； 磁场：10nT～10mT |
*设备参数如有更新，恕不另行通知；可根据客户实际需求进行定制。
描述 | |
OS-8 | □ 综合场固定式监测系统 □ 选频式电磁环境在线监测系统 |
可选探头 | |
OS-LF-01 | 全向工频电磁场，20Hz-100kHz，原厂校准证书 |
OS-RF-06 | 全向射频电场，100kHz-6GHz，原厂校准证书 |
OS-RF-18 | 全向射频电场，300MHz-18GHz，原厂校准证书 |
OS-RF-50 | 全向射频电场，200MHz-50GHz，原厂校准证书 |
SRF-06 | 三轴全向电场天线，选频探头，30MHz-6GHz，原厂校准证书 |
SRF-06S | 三轴全向电场天线，选频探头，100kHz-6GHz，原厂校准证书 |
SRF-01 | 三轴全向磁场天线，选频探头，100kHz-250MHz，原厂校准证书 |
OS-NM | 噪声监测仪，30dBA-130dBA，原厂校准证书 |
软件 | |
OS-8-SW | 系统平台软件，数据显示、存储、处理、查询、发布、统计分析，系统管理 |
科普宣传方案（三选一） 环保客户：绿色电磁 电力客户：绿色变电站 移动通信客户：绿色基站 | |
配件 | |
LCD高清液晶显示屏，55英寸，户外高清 | |
LED显示屏，6平米，全彩，P5\P6\P8\P10，户外高亮 | |
锂离子电池组 | |
监控中心服务器，Think Station E31 3690系列 | |
4G路由器，WIFI热点 | |
SIM卡，4G，三年网络流量通信费（12G\72G每年） | |
VPN传输 | |
视频监控 | |
气象六参数监测，温度、湿度、风速、风向、大气压、雨量 | |
天气现象仪，晴、大雨、中雨、小雨、大雪、中雪、小雪、烟、雾、冰雹 | |
百叶箱及支架 | |
噪声监测支架 | |
固定式在线系统施工，包括基座、钢化防护玻璃、安装、布线等 | |
固定点运行维护服务，站/年 | |
其他 | |
示范站 | 示范站，具有科普宣传能力的OS-8监测站。（含科普站房、科普展示） |
